Firmwareupdate der QO-100 DXPatrol Groundstation-FD



DXPatrol (Tony) bringt von Zeit zu Zeit Verbesserungen und Erweiterungen des Funktionsumfangs für die Groundstation-FD.

Diese werden per Firmwareupdate realisiert und dann auf der Seite des Shops von DXPatrol veröffentlicht.

Die Firmware kann man relativ einfach auf die Groundstation einspielen.

Dazu braucht man eine PC mit WLAN, da die Groundstation "nur" über WLAN geupdated werden kann.

Man geht wie folgt vor:

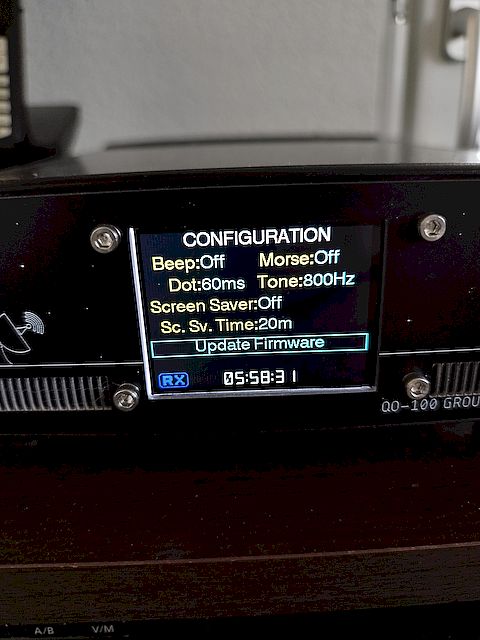

  • Über den Auswahlknopf der Groundstation auf das Menü für das Update stellen. Dies kann sich je nach vorhandener Firmware etwas von der im Bild dargestellten Weise unterscheiden.
  • Mit Druck des Knopfes bestätigen und durch Drehen auf Update und erneuten Druck das Update einleiten


  • Update-GS=

  • Es wird die SSID (WLAN Name - DXPATROLXXXX) und ein Passwort angezeigt sowie eine IP welche die Gateway ID bzw. die ID der Groundstation ist.

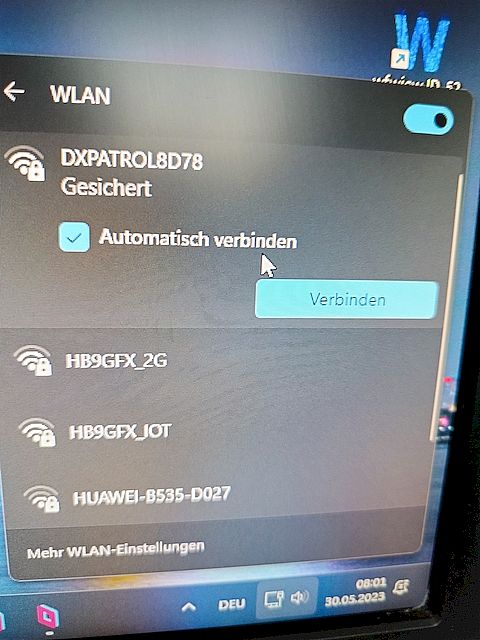

  • Nun mittels WLAN Suche auf dem PC das WLAN suchen und entsprechend verbinden


  • WLAN=

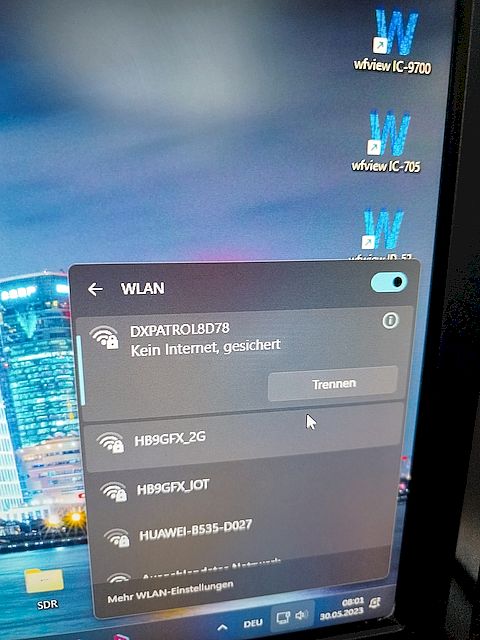

  • Sollte der Rechner mit einem anderen Netzwerk verbunden sein z.B. über ein Netzwerkkabel, kann es sein, dass dies getrennt werden muss um die Verbindung herzustellen.


  • WLAN_connected=

  • Dann die im Groundstation Display angezeigte IP in Browser eingeben.

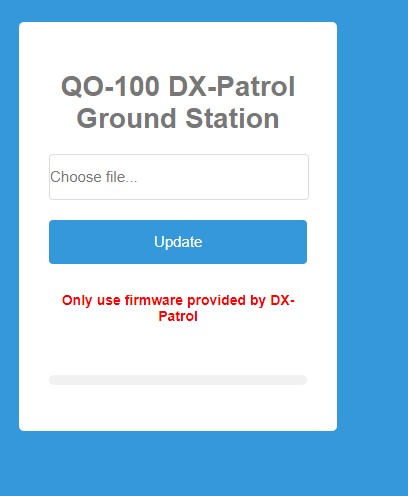

  • Nun sollte sofern die Verbindung geklappt hat, die folgende Seite angezeigt werden.


  • Firmware-Seite=

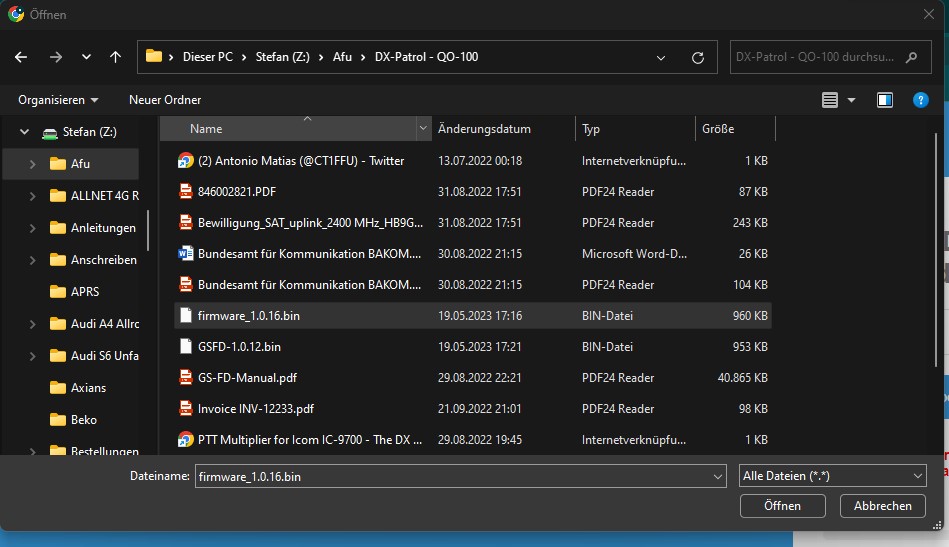

  • Durch Klicken auf das Feld "Choose file-..."das Firmware File auswählen.


  • Auswahl=

  • Nun erscheint das ausgewählte File im Rahmen und ist bereit zum Upload.

  • Durch Klicken auf "Update" wird der Updatevorgang gestartet und der Fortschritt ist über den unteren Balken sowie die Prozentanzeige des Fortschritts zu sehen

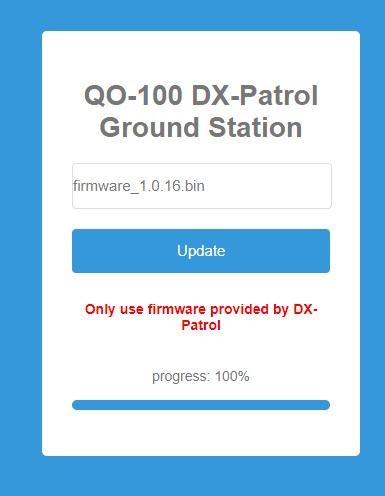

  • Wenn der Upload vollständig ist, wird dies mit 100% bestätigt.


  • fertig=

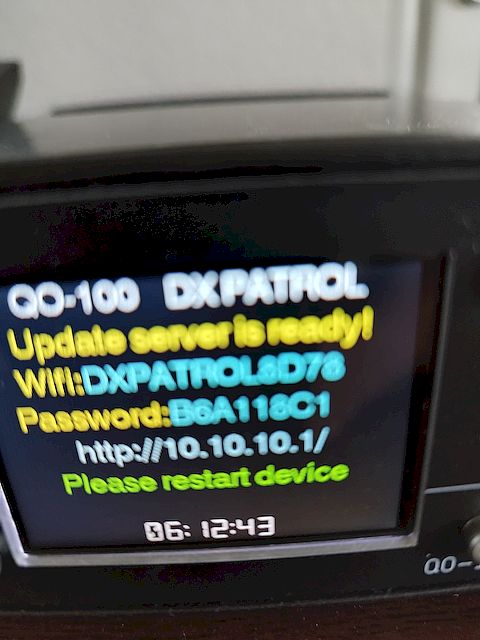

  • Im Display der Groudstation wird dies in der Form angezeigt, dass man das Gerät neu starten soll.


  • ready=

  • Nach dem Neustart, der durch Ein und Ausschalten der Groundstation realisisert wird, ist das Update abgeschlossen und die Groundstation sollte mit der neuen Firmware laufen.

    Ist das Update fehlgeschlagen, beginnt mann einfach die Prozedur von vorne. Man kann das Gerät im Normalfall nicht "Bricken" da der Bootloader und Fimware getrennt sind. Somit wird eben verhindert, dass die Groundstation aufgrund fehlerhaftem Update nicht mehr ansprechbar ist.



    Alle Angaben wurden nach bestem Wissen und Gewissen gemacht, aber es wird keine Garantie dafür übernommen, ob die Angaben vollständig sind.

    Diese Beschreibung reflektiert meinen subjektiven Eindruck und meine gemachten Erfahrungen und stellt keinen professinellen Messaufbau oder eine professionelle Beschreibung dar.
